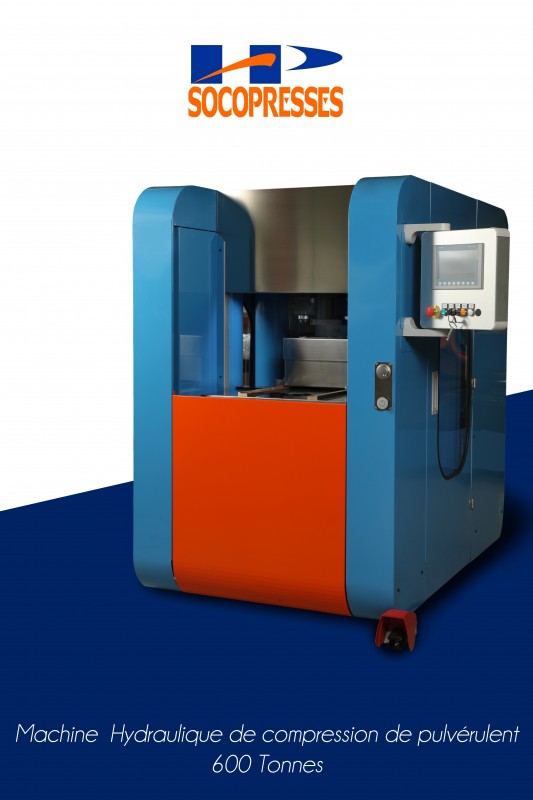

MACHINES HYDRAULIQUES

Dans les domaines de : l'assemblage, la compression, le détourage et la déformation.

Nos machines standard sont fabriquées de manière à ce que vous puissiez en tirer le meilleur parti pour vos programmes de production.



D'un point de vue sécurité :

  • Le bloc de distribution est directement fixé sur le cylindre afin de garantir la position "haut de course" quelle que soit la masse de l'outillage (anti-chute).
  • La redondance des matériels hydrauliques et électriques permet une sécurité accrue.



D'un point de vue fiabilité :

  • Nos produits sont étudiés dans le but de répondre aux conditions d'utilisation les plus exigeantes, cadences élevées, 24/24 heures et 7/7 jours.





D'un point de vue productivité :

  • L'installation d'une barrière immatérielle permet à l'opérateur de travailler sur des taches annexes, de travailler en îlot.
  • Sensibilisé aux TMS (troubles musculo-squelettiques), nous sommes à même d'aménager le poste de travail en partenariat avec vos services afin d'optimiser l'ergonomie du poste.





Barrière immatérielle













Parmi les options, nous pouvons vous proposer :

  • Un départ cycle par occultation de la barrière immatérielle (le module de sécurité est programmé dans le but de gérer la fonction de "départ cycle") ;
  • une chaîne de mesure pour l'enregistrement des courbes d'emmanchements (effort en fonction du déplacement). Cette configuration offre une très bonne visibilité du processus d'assemblage;







































Naturellement, aujourd'hui, nous vous proposons des équipements clef en main. Nous pouvons étudier et réaliser les outillages, mettre en place les aménagements éventuels (magasin, supports divers, POKA-YOKE, Go/No Go, etc...)

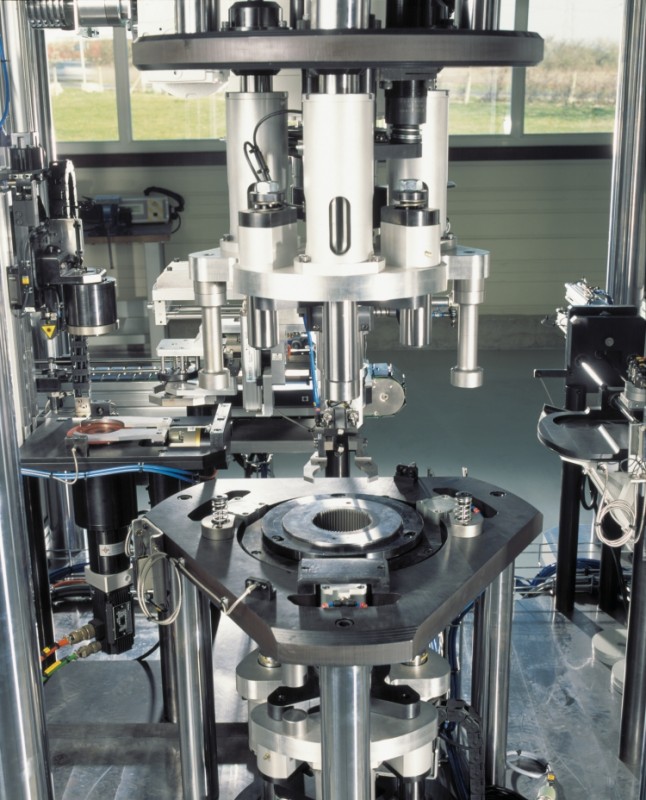

Outillage de contrôle

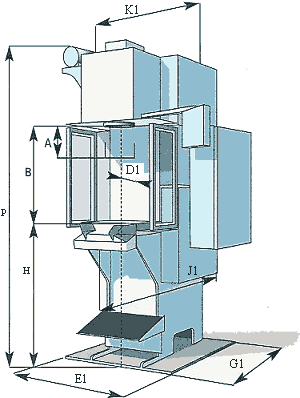

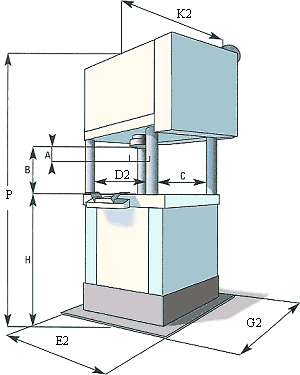

vignette bâti à colonnes Vignette bâti à col de cygne

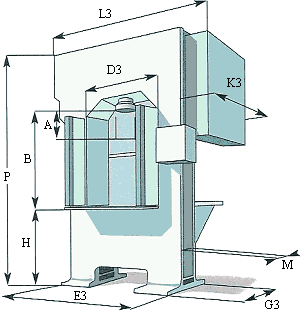

vignette bâti à arcade vignette plan table & nez









FORCE NOMINALENOMINAL FORCE 1001602504006001000
Course Stroke   200 350 200 350 200 350 200 350 300 500 300 500
Force de travail Working power kN 102 102 170 170 264 264 404 404 580 580 1010 1010
Force de retour Return power kN 17.8 17.8 23 23 29 29 36 36 50 50 76 76
Vitesse d'approche Approach speed mm 280 280  370  370 290  290 220 220 220 220  200 200
Vitesse de travail Working speed mm/s 38 38 40 40 25 25 20 20 17 17 18  18
Vitesse de remontée Return speed mm/s 230 230 300 300 240 240 230 230 215 215 215 215
Puissance installée Total power kW 5.5 5.5 7.5 7.5 7.5 7.5 11 11 15 15 22 22
Poids / Bâti à col de cygne Weight kg 1100 1200 1300 1600 1600 2000 3200 3600 1500 6000 8000 10000
Poids / Bâti à colonnes Weight kg 1100 1200 1250 1400 1500 1600 1700 1900 2500 2800 4200 4700
Poids / Bâti à arcade Weight kg 1100 1200 1250 1400 1500 1600 1700 1900 2500 2800 4200 4700
Volume d'huile Oil capacity litre  130 130  130  130  130 130 160  160 240 240 350 350

Nota : Document non contractuel :

B 400  600 400 700  400 700  500 750  600 800 600 800
C 500  500  500 500 500  500 500 500  600  600 700 700
D1 210 210 210  210 210 310 260 360 260 360 310  360
D2  500 500  500  500 500  500  700  700  800 800  1000 1000
D3  600 600 600  600 600 600 700 700 800 800 1000 1000
D4  /  / / /  / /  / / / / / /
E1 800 800 800 800  800 800  800  800 800 800 800 800
E2 1050 1050 1050 1050 1050 1050 1200 1200 1400 1400 1600  1600
E3 1300  1300 1300 1300 1300 1300 1400  1400 1500  1500 1800  1800
E4  /  / /  /  / /  / / /  / / /
G1 850 850 900  900 1200 1200 1200  1300  1100 1400  1500 1600
G2 900 900 900 900 900 900 900 900 1100 1100  1200 1200
G3 1000 1000 1000 1000 1000 1000 1000 1000  1000 1000 1000  1000
G4  / / /  / / / / / / /  / /
H 950 950 950 950 950 950 950 950 950 950 950  950
J1 1300 1300 1500 1500 1600 1700  1600 1700  1400 1700  2000  2100
J4 / / / / / / /  / / / / /
K2 1350 1350 1350 1350 1350 1350 1350 1350 1550 1550 1700 1700
K3  1050 1050  1050 1050 1050 1050 1050 1050  1050 1050  1150 1150
L1 1300  1300 1300 1300 1300 1300  1400 1400 1450 1450 1700 1700
L3 1700 1700  1700 1700  1700 1700 1800  1800 1900 1900 2200 2200
L4 /  / /  / / / /  / / /  / /
M  350  350 350  350 350 350 420  420  420  420 420 420
P 2450 2800 2450 2800 2450 2850 2750 3000 2700 3100 3100 3400

Ø a M8 M8 M10 M10 M10 M10 M10 M10 M16 M16  M16 M16
Ø b 84 84 130 130 130 130 130 130 196 196 196 196
c 50 50 65 65 65 65 65 65 80 80 80 80
Ø d Ø 30 H8 Ø 30 H8 Ø 40 H8 Ø 40 H8 Ø 40 H8 Ø 40 H8 Ø 40 H8 Ø 40 H8 Ø 50 H8 Ø 50 H8 Ø 50 H8   Ø 50 H8
e 100 100 160 160 160 160 250 250 250 250 280 280
f 20 20 25 25 25 25 25 25 30 30 30 30
g M12 M12 M12 M12 M12 M12 M12 M12 M16 M16 M16  M16
h 45 45 45 45 65 65 65 65 95 95 120 120
i 510 510 510 510 540 540 615 615 650 650 720 720
m 400 400 400 400 400 400 495 495 495 495 520 520
n 150 150 150 150 150 150 150 150 150 150 200 200
r 12 12 14 14 14 14 14 14 18 18 18 18







Les machines du type "structure à arcade" ou "structure à colonnes" ont l'avantage de très peu se déformer sous effort, la déformation est essentiellement axiale.

Elles conservent, sous effort, un parallélisme des tables supérieure et inférieure, elles sont particulièrement appropriées pour les opérations de chargement par l'avant et déchargement par l'arrière.



Pour l'ensemble de nos machines, nous pouvons les équiper en options :

  •  D'un coulisseau guidé ;
  • D'un serre-flan ;
  • D'un volet mobile de protection ;
  • Etc.

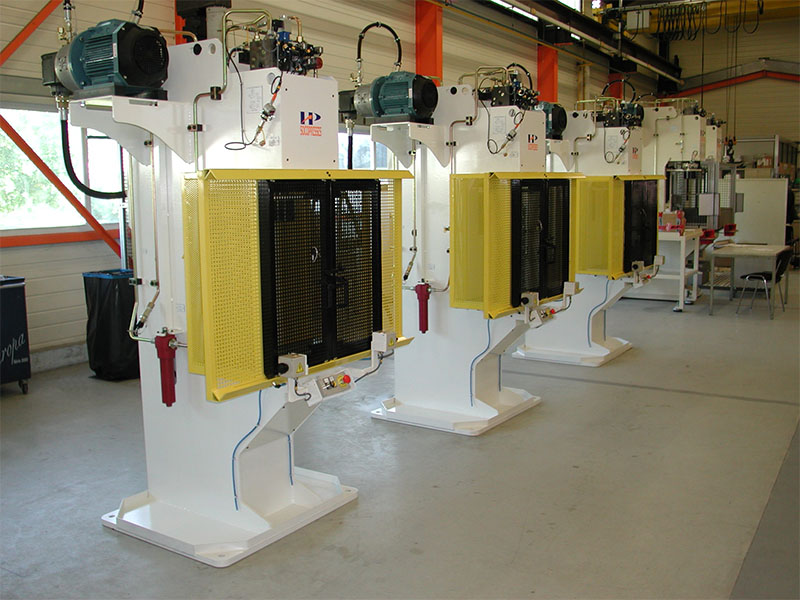

 Ensemble de machines hydrauliques



Ensemble de plusieurs machines hydrauliques à colonnes :

Elles sont implantées dans des îlots robotisés. Le circuit de commande est centralisé.

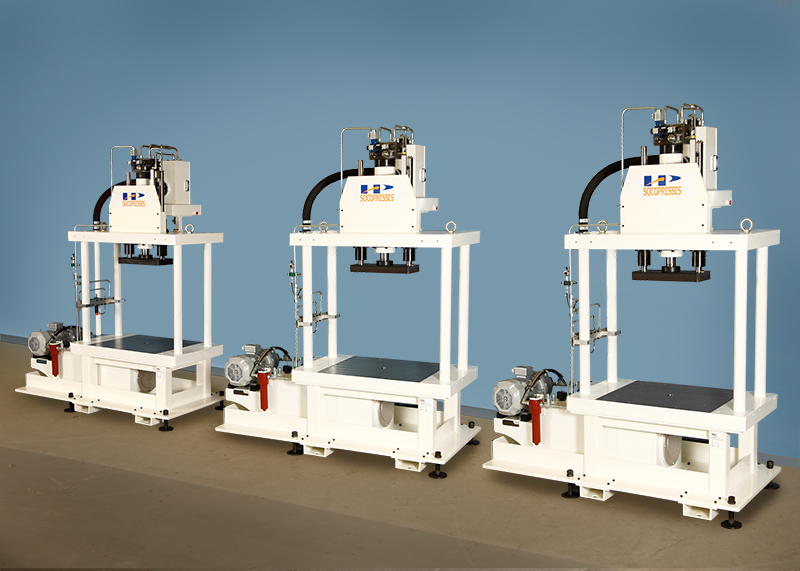

Machines à colonnes, sans circuit de commande



Le module est programmé dans le but de gérer la fonction de « départ cycle »
